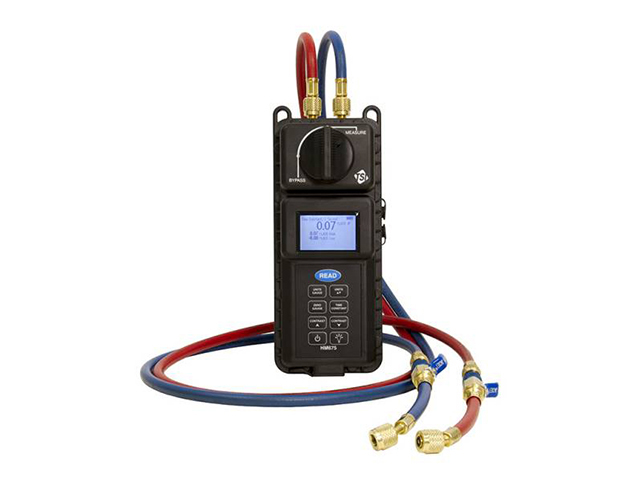

循環水壓力計/平衡閥流量測試儀
型號 HM685
HM685 循環水壓力表用于平衡循環加熱和冷卻系統，檢查泵的性能和設置平衡閥。他們可以測量并顯示差壓，高壓側和低壓側，而無需改變軟管連接或儀表閥門設置。每個型號都配有背光顯示屏和四節堿性或鎳氫充電電池。
特征及優點
+ 同時測量高壓側、低壓側及差壓；
+ 堅固、防水儀器便攜箱
+ 兩路溫度傳感器輸入
+ 通過閥門廠家提供的Cv(Kv)值計算流量（最多100組Cv (Kv)數據輸入）
+ 計算熱流，葉輪直徑和制動力
+ 可存儲4000 個數據點到內存中以便以后調用/下載，使用CompuDat™USB 軟件和USB 接口
+ 直觀的菜單結構，簡單的導航和儀器設置
應用

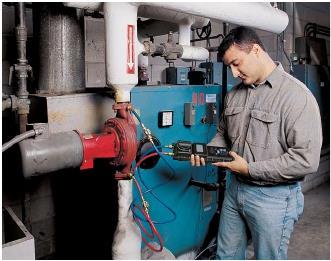

+ 測試和平衡制冷制熱系統
+ 檢測泵的性能
+ 設置平衡閥
HM675 套裝包含硬質便攜箱 ，2 根（2 mx 6 mm) 帶關閉功能的軟管，2 根探針、2 根壓力表適配探頭、電源線
HM685套裝包含 HM675 所有的，并包含溫度探頭、ComuDat USB 下載軟件
技術參數
壓力
差壓范圍：-300 to 300 psi (-2,068 to 2,068 kPa)
壓力表范圍：-20 to 300 psi (-138 to 2,068 kPa)(-40 to 610 in. Hg)
精度：0.001 psi (0.01 kPa)(0.01 in. Hg)
準確性 1：±1% of reading plus .072 psi(0.5 kPa) (0.15 in. Hg)
單位：psi, in. H2O, ft H2O, kPa, mm Hg, in. Hg,m H2O, bar
壓力連接：1/4” 37 · flare fitting, Male
溫度
操作溫度：40 to 113°F (5 to 45°C)
存儲：-4 to 140°F (-20 to 60°C)
液體媒介：32 to 180°F (0 to 82°C)
探頭：-40 to 250°F (-40 to 121 °C)
精度：0.1°F (0.1°C)
準確性：±0.5% of reading +1.2°F (0.7 °C)
單位：°F, °C
流量
Range2：-22,712 to 22,271 m 3/h, -99,999 to 99,999 USGPM (-6,309 to 6,309 l/s)
精度：0.0001 USGPM (0.00001 l/s)
準確性：per pressure accuracy + valve deviation
單位：USGPM, UKGPM, m3/h, l/s, l/m
時間常數：用戶可選(1, 5, 10, 20,30 秒)
統計(僅限于 HM685 )：max、min、平均、可達 4000 組數據
數據存儲(僅限于 HM685)：4,000 組, 100 測試編號
記錄間隔 (僅限于HM685 )：用戶可選(1 to 3,600 秒)
外型尺寸：11.1 in. × 4.7 in. × 3.5 in. (28.2 cm × 11.9 cm × 8.8 cm)
帶電池重量：2.65 lbs (1.20 kg)
電源要求：四節 AA 電池，或交流適配器
