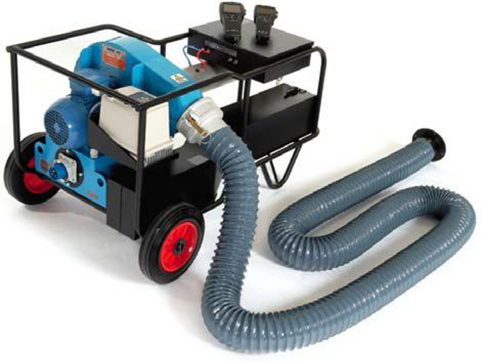

正壓和負壓系統風管與設備
泄漏評價系統(PANDA) / 管道漏風量測試儀
型號：PAN300 系列
正負壓管道評價系統（PANDA）可有效幫助承包商，工程技術人員和研發人員有效評價通風管道和設備的泄漏量。PANDA 提供一個快速，準確和自動的管道系統漏風測試方案，其廣泛用于建筑節能。
符合國際標準
BS EN12237:2003
BS EN1507:2006
DW/143 EUROVENT。
特點和優勢
+可完成正壓和負壓條件下的管道漏風量測試
- 高漏風率：10-200L/S
- 低漏風率：1-13L/S
+準確度：讀數的± 2.5%
+PAN321 型包括 TA460-P 多功能通風測試儀和 PVM620微壓計
- 自動計算并實時顯示漏風量
- 同時顯示漏風因數和靜壓值
- 根據選定的氣密性等級，提供 Pass/Fail 判斷
- 自動轉換實際流量泄漏率為標況(STP)下的泄漏率
- 實時監控大氣壓和溫度的變化
- 數據可存儲并方便下載和生成報表
- 可選擇8934便攜打印機

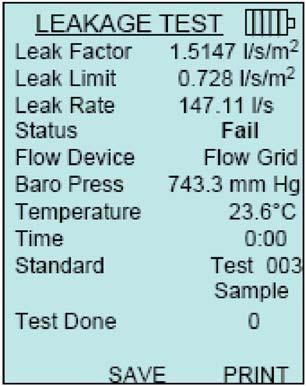

TA460-P 測量界面
技術指標
型號 PAN300系列
壓力測量 (PVM620)
量程量程 ± 3,735 Pa(± 15 in. W.G.)
分辨率 分辨率 0.1 Pa (0.001 in..W.G)
準確度 讀數的 1% ± 1 Pa(± 0.005 in. W.G.)
管道靜壓量程 ± 2,500 Pa(± 10 in. W.G),當風量為零時
風量測量 (TA460-P)
Wilson 輻射流量探架 高泄漏量程：10-200l/s (36-720 m3/hr, 21-424 cfm)
15mm 錐形噴嘴
低泄漏量程: 1-13 l/s(3.6-46.9 m3/hr, 2-27.5 cfm)
分辨率 0.01 l/s(0.01 m3/hr, 0.01 cfm)
準確度 讀數的± 2.5% ± 0.01 l/s(± 0.04 m3/hr, ± 0.02 cfm)
溫度測量 (TA460-P)
K 型熱電偶 EN60584(IEC 584)
大氣壓測試 (TA460-P)
量程 690 to 1,241 hPa (517.5 to 930.87mm Hg, 20.36 to 36.648 in. Hg)
準確度 讀數的± 2%
電源要求
型號 PAN321* 220-240V, 單相, 50/60 Hz, 10A
型號 PAN311** 220-240V, 單相, 50/60 Hz, 10A
重量 71Kg(157lbs.)
尺寸（長 x 寬 x 高）1,130mmx660mmx510mm
* 型號：包含儀器
** 型號：不包含儀器

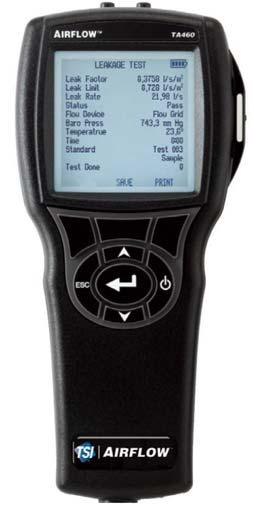

TA460-P

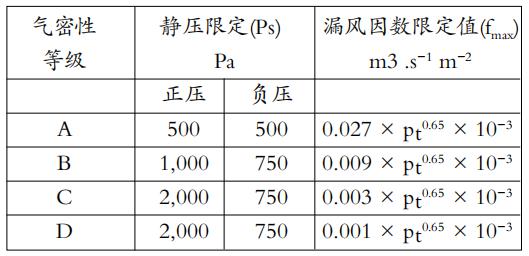

管道分類表
